Productbeschrijving
Complete set met 15 indak zonnepanelen met een totaal capaciteit van 5.550 Wp inclusief bevestigingssysteem. Volledig geïntegreerd in het dak door het Navitect systeem. De zonnepanelen van het merk Akcome hebben een vermogen van 370 Wp per stuk en zijn volledig zwart (full black). De zonnepanelen in deze set worden portrait gemonteerd. Met deze installatie genereer je op jaarbasis ongeveer 4.700 kWh. Dit is ingeschat op basis van montage op het zuiden zonder schaduw.
Onder 'Inhoud pakket' staat een overzicht van de onderdelen die bij het pakket horen.
Wat is Navitect
Navitect is hét in het dak geïntegreerde PV-systeem voor de woningbouw. Daarbij vormen de zonnepanelen in plaats van de dakpannen de waterkerende laag. De onderconstructie is op dezelfde manier opgebouwd als bij een traditioneel pannendak. Navitect is eenvoudig te combineren met dakpannen.
- Glas-glas panelen vormen een waterkerende laag
- Esthetisch fraai dak door frameloze panelen
- Snelle montage door klik-bevestigingssysteem
- Elk zonnepaneel kan individueel uitgewisseld worden

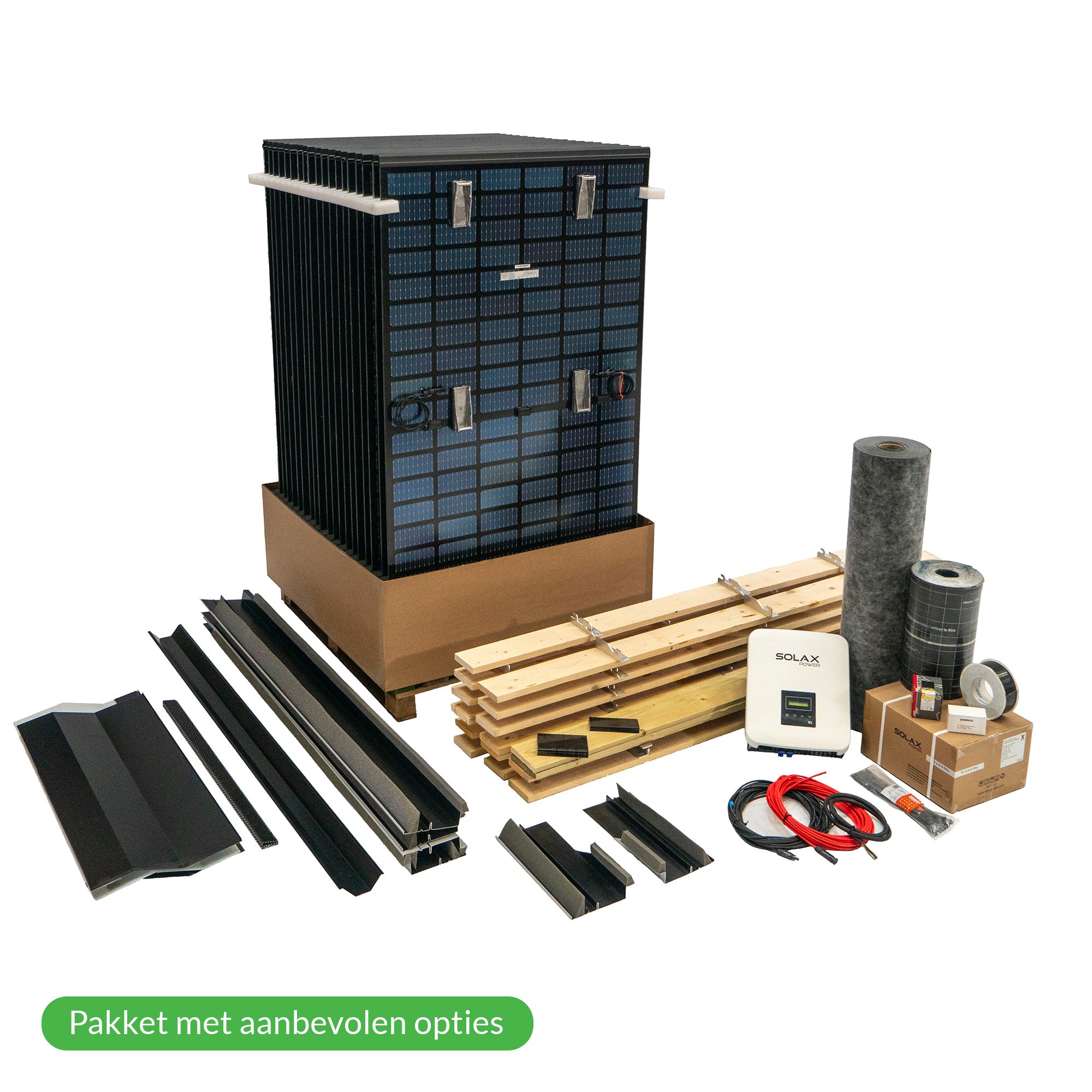

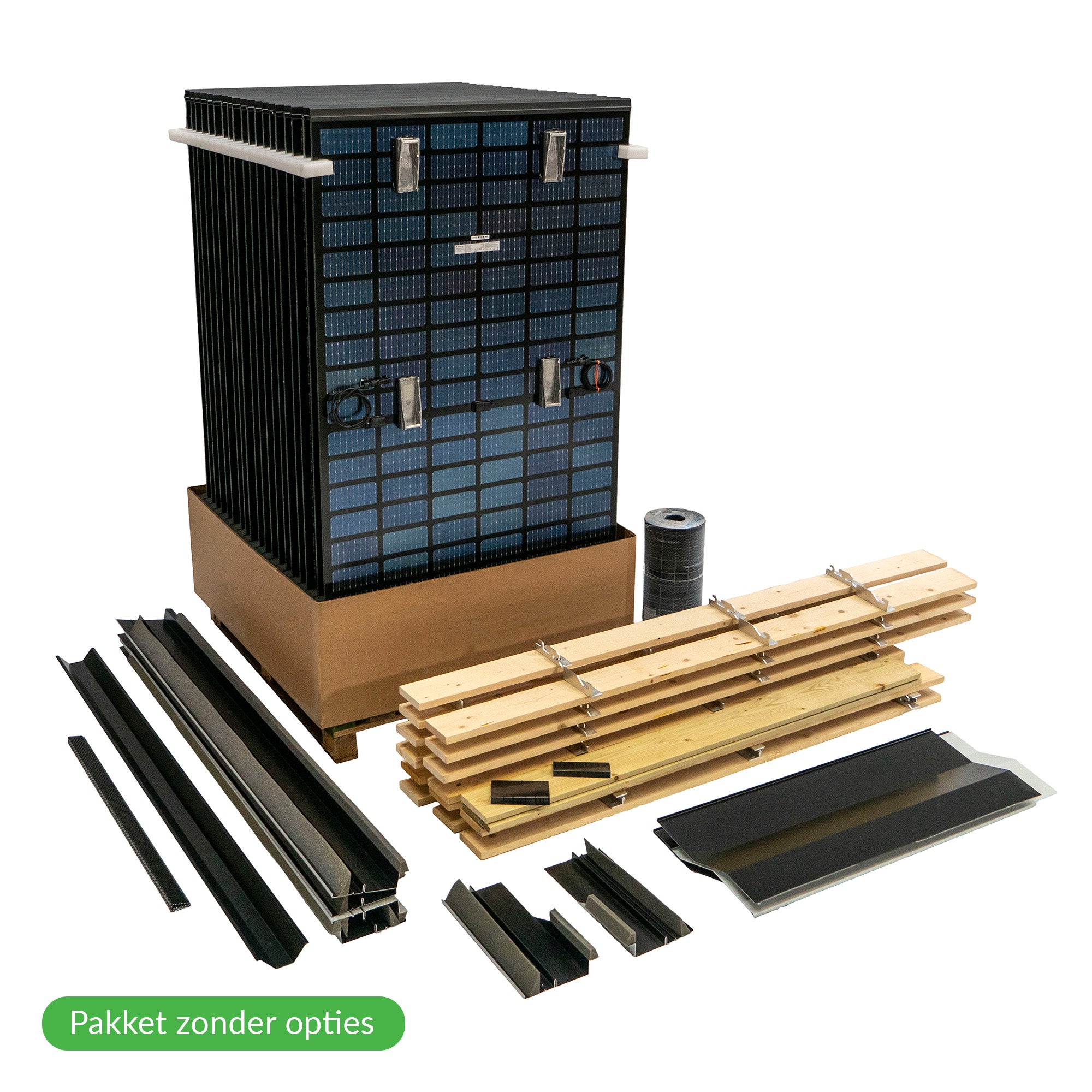

Een standaard pakket bevat de Navitect zonnepanelen, zetwerk voor de aansluiting op dakpannen, latten om het zetwerk en de zonnepanelen te bevestigen en bevestigingsmateriaal. Hieronder staat een overzicht met de onderdelen uit een standaard pakket. Onder 'Documenten' vind je een PDF met een stuklijst met de onderdelen en aantallen van dit PV-vlak. Om het systeem compleet te maken heb je aanvullend producten en materialen nodig zoals: een omvormer, kabels, eventueel folie, etc. Welke producten en materialen dit zijn kun je terug vinden onder 'Aanbevolen opties'.
| Onderdeel | Afbeelding |
|---|---|
| Navitect module Akcome 370 Wp portrait 1042x1759 |  |
| Zijgoot links |  |
| Zijgoot rechts |  |
| Zijgoot links eind |  |
| Zijgoot rechts eind |  |
| Bovenkap |  |
| Bovenkap eind |  |
| Goot PV-PV |  |
| Goot PV-PV eind |  |
| Vogelmuiswering onder |  |
| Koppelstuk 80mm |  |
| Koppelstuk 120mm | |
| Loodlat onder L=1402 |  |
| Loodlat onder L=1052 | |
| Loodlat onder L=2104 | |
| Beugellat onder L=1402 |  |
| Beugellat onder L=1052 | |
| Beugellat onder L=2104 |  |
| Beugellat standaard L=1402 |  |
| Beugellat standaard L=1052 | |
| Beugellat standaard L=2104 |  |
| Bovenlat L=1402 |  |
| Bovenlat L=1052 | |
| Bovenlat L=2104 | |
| Panlat L=1402 |  |
| Panlat L=1052 | |
| Panlat L=2104 | |
| Loodslabbe 400mm op lengtes van 3, 4, 5 en 6 meter |  |
| Boorschroeven zetwerk 4.8x28mm |  |
| Dynaplus 5x100 tellerkopschroeven |  |
Omvormer
Een omvormer heeft als doel de opgewekte stroom om te zetten in bruikbare energie. De omvormer die je toepast moet aansluiten op de capaciteit van de zonnepanelen. De opbrengst wordt beïnvloed door de hoeveelheid UV-instraling, de temperatuur, de ligging en oriëntatie van uw zonnepanelen en eventuele schaduwval. Wij adviseren om een omvormer toe te passen die een capaciteit heeft tussen de 80 en 100% van het totale vermogen van de zonnepanelen. Voor 15 zonnepanelen van 370 Wp adviseren wij de Solax X3-MIC-5K.
Aansluiting
Om de zonnepanelen aan te sluiten op de omvormer zijn kabels nodig die voorzien zijn van de juiste connector. Het is verplicht om de juiste connectoren toe te passen. Er bestaat een risico op een vlamboog als er verschillende types of merken connectoren door elkaar worden toegepast. De lengte van deze kabels is afhankelijk van de afstand van het dakvlak tot aan de aansluiting op de omvormer. Wij bieden als optie kabelsets van 10 meter, 15 meter en 20 meter aan. Ook kun je losse connectoren bestellen, mocht je zelf al over kabel beschikken.
Omdat veel omvormers aangesloten worden met een stekker, is het van belang een flexibele kabel toe te passen. Wij bieden daarvoor als optie een 3-polig neopreen kabel H07RNF met een lengte van 1 meter.
Aansluitingsmateriaal kun je hier vinden: Aansluitingsmateriaal
Folie en folie tape
Onder de zonnepanelen moet er dakfolie aanwezig zijn met minimaal brandklasse B. Mocht je nog geen dakfolie hebben met minimaal brandklasse B, dan adviseren wij je om dit aan te schaffen. Folie met brandklasse B is goed bestand tegen hoge temperaturen die kunnen optreden onder de zonnepanelen. Wij bieden als optie Morgo 150FR folie aan op rollen van 1,5 meter breed x 50 meter lang. Ook kun je Morgo folie tape te bestellen op rollen van 25 meter om de folie te bevestigen.
Overig
Wij adviseren je om werkhandschoenen te gebruiken omdat je gaat werken met houten en metalen onderdelen. Wij bieden hiervoor werkhandschoenen Oxxa X-pro flex maat M en maat L aan.
De connectorkoppelingen tussen de zonnepanelen en de kabels die naar de omvormer lopen, dienen bevestigd te worden aan de latten met tie-wraps om de kans op schade aan kabels te beperken. Wij bieden als optie tie-wraps aan met een lengte van 370mm in zakken van 100 stuks.
Overige accessoires zoals folie, folie tape, handschoenen en tie-wraps kun je hier vinden: Overige accessoires
Toepassingsmogelijkheden
- Navitect kan worden toegepast voor dakhellingen van 30° - 75°
- De nokhoogte van een dak waarin Navitect wordt toegepast mag maximaal 15 meter bedragen
- Navitect is geschikt voor heel Nederland. Wanneer Navitect toegepast wordt in de kuststrook, is een situatie specifieke constructieve controle noodzakelijk
- De tussenafstand tussen de bevestigingspunten van de latten aan de dakconstructie mag maximaal 610mm bedragen
- Navitect is bedoeld voor montage tussen de dakpannen

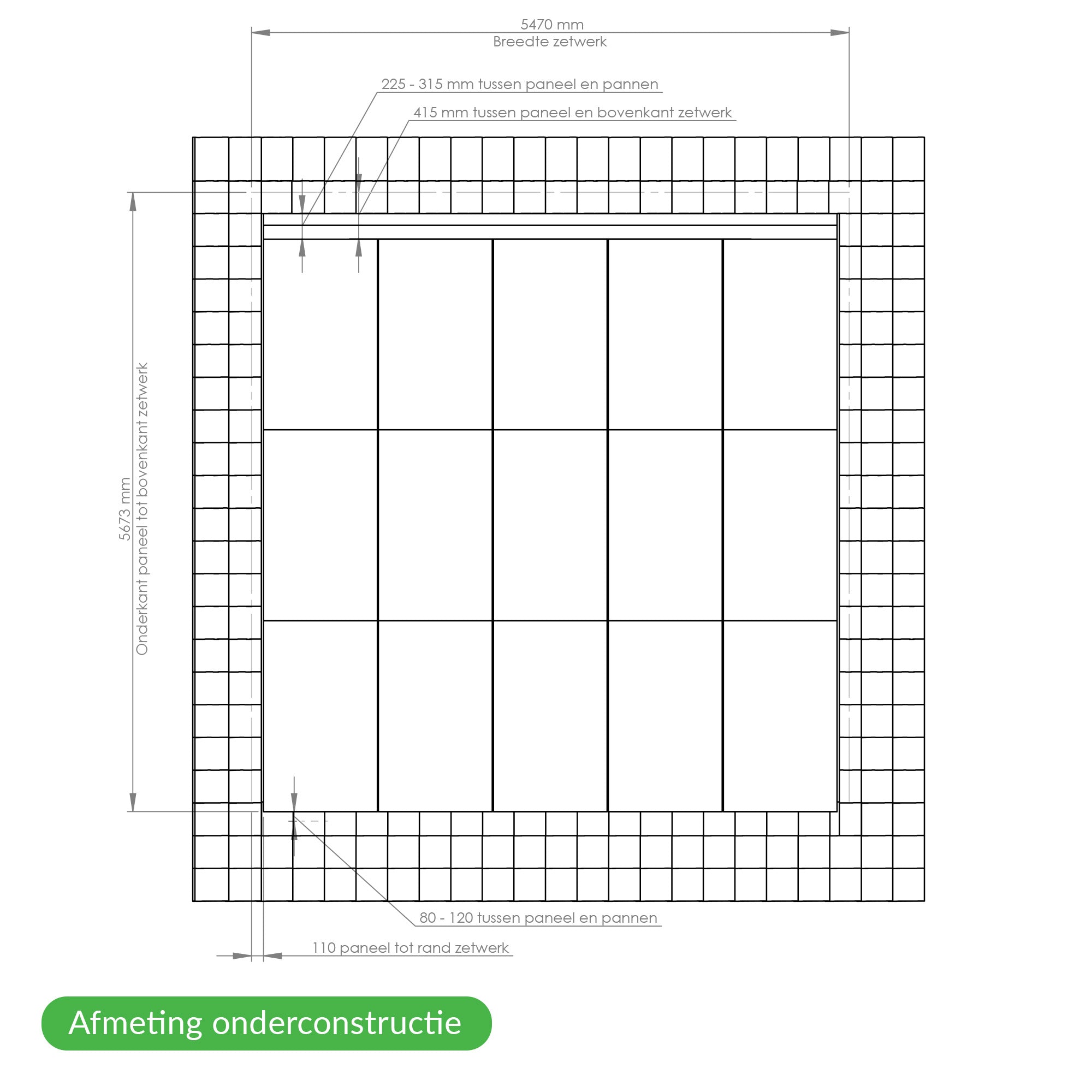

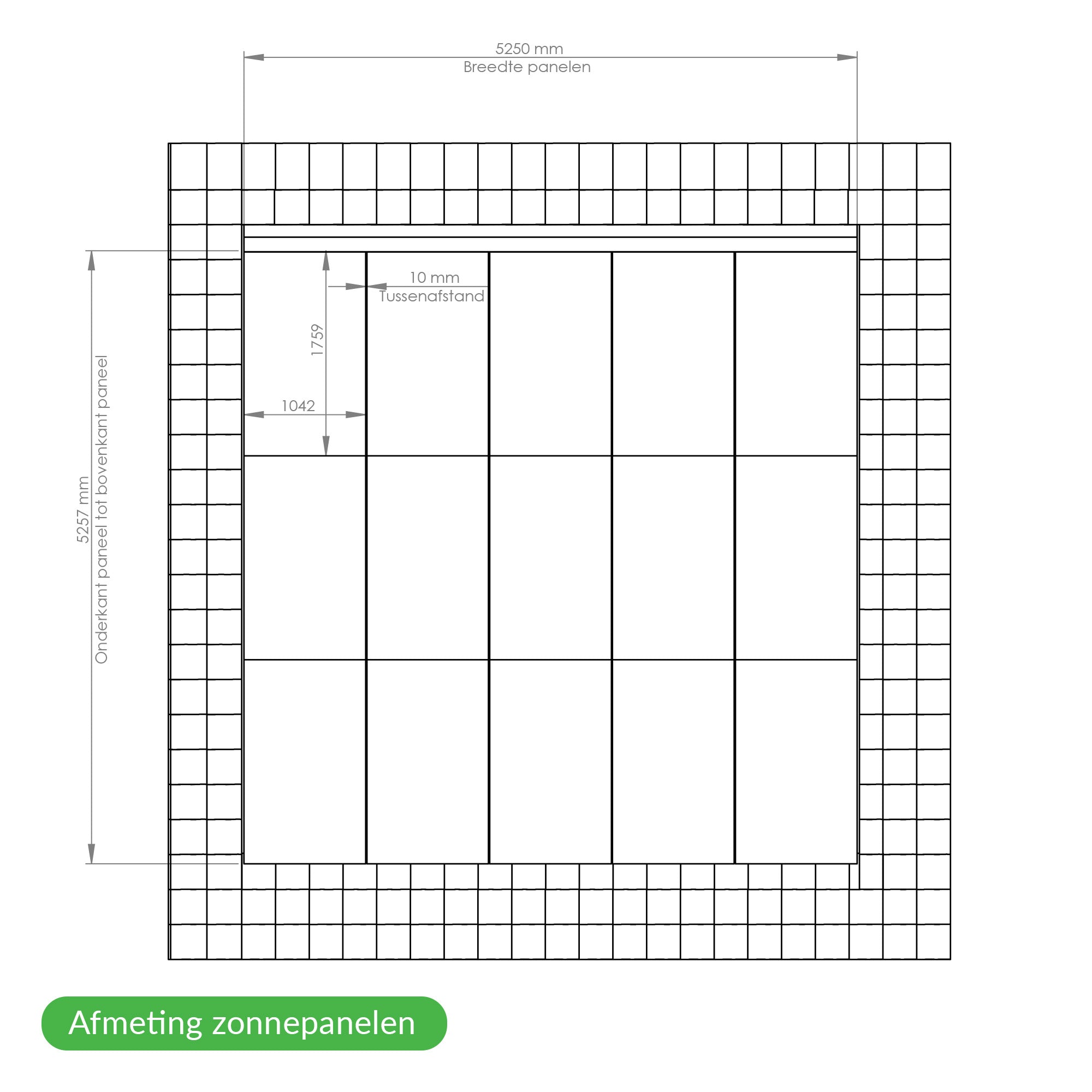

Afmeting en gewicht
| Dikte systeem | 67mm van bovenkant panlat tot bovenkant zonnepaneel |
| Gewicht systeem | 20 kg/m² |
| Afmeting paneel | 1042mm x 1759mm |
| Gewicht paneel | 30 kg |
| Gewicht pallet | <600 kg |
Garanties
Productgarantie zonnepaneel: 12 jaar
Vermogensgarantie zonnepaneel: 30 jaar
Productgarantie omvormer: 10 jaar
Lees Garantiebepalingen en voorwaarden voor de details en voorwaarden.
